MICRO SPIRALI

Queste spirali con dimensioni ridotte sono ricavate da filo a sezione quadra o da piattino in Acciaio Inox 304/316 in un range di misure molto ampio.
Oltre alla produzione standard realizziamo spirali speciali e su richiesta complete di innesti per il comando.
Impiegate per il trasporto di minime quantità di prodotto vengono applicate nelle coclee dosatrici e confezionatrici.

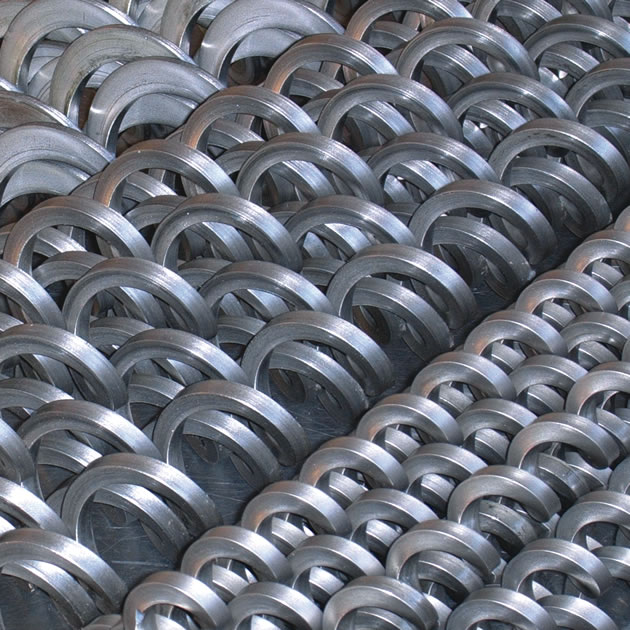

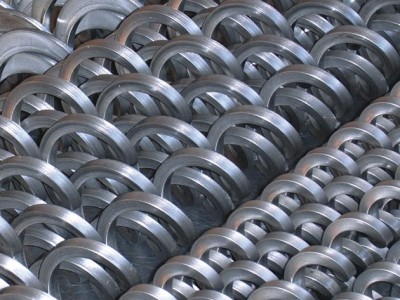

microspirali1

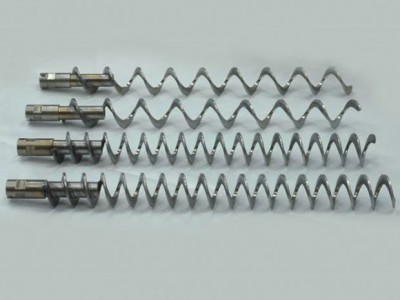

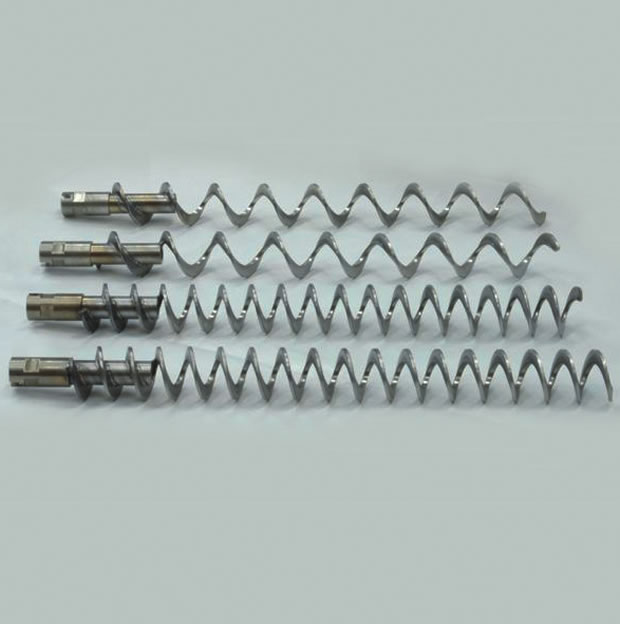

microspirali2

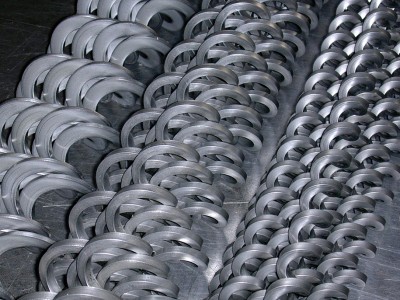

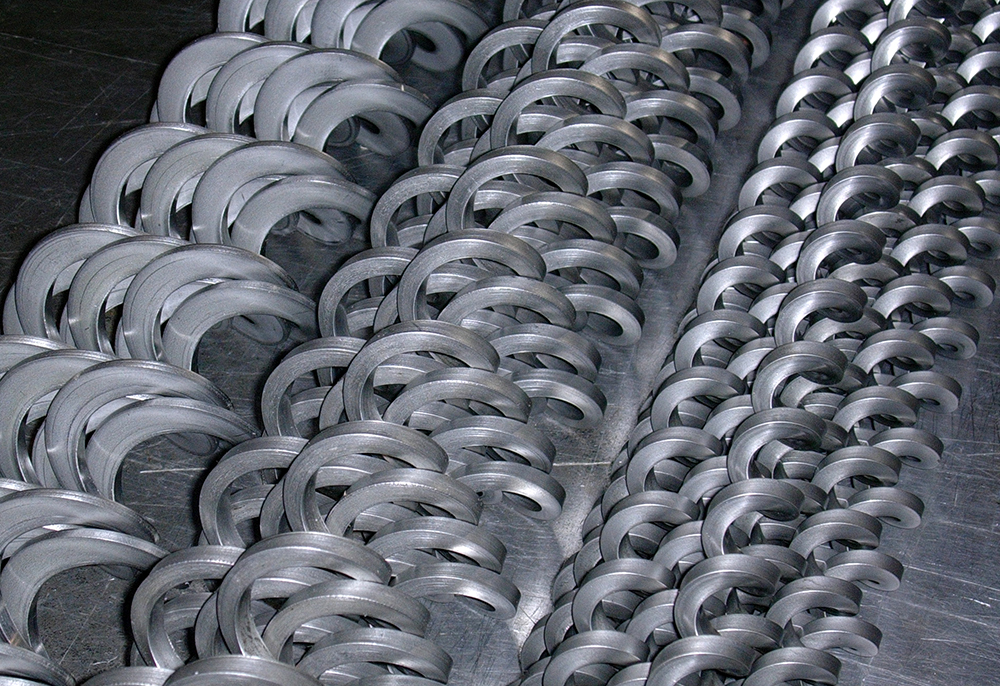

micro spirali Immagine

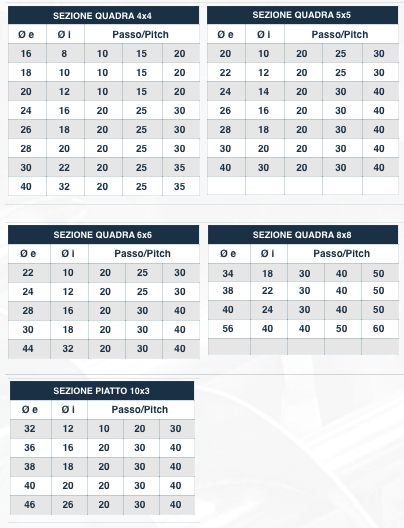

SEZIONE QUADRA 4x4
Ø e Ø i Passo/Pitch
16 8 10 15 20
18 10 10 15 20
20 12 10 15 20
24 16 20 25 30
26 18 20 25 30
28 20 20 25 30
30 22 20 25 35
40 32 20 25 35
SEZIONE QUADRA 5x5
Ø e Ø i Passo/Pitch
20 10 20 25 30
22 12 20 25 30
24 14 20 30 40
26 16 20 30 40
28 18 20 30 40
30 20 20 30 40
40 30 20 30 40


SEZIONE QUADRA 6x6
Ø e Ø i Passo/Pitch
22 10 20 25 30
24 12 20 25 30
28 16 20 30 40
30 18 20 30 40
44 32 20 30 40
SEZIONE QUADRA 8x8
Ø e Ø i Passo/Pitch
34 18 30 40 50
38 22 30 40 50
40 24 30 40 50
56 40 40 50 60

SEZIONE PIATTO 10x3
Ø e Ø i Passo/Pitch
32 12 10 20 30
36 16 20 30 40
38 18 20 30 40
40 20 20 30 40
46 26 20 30 40
